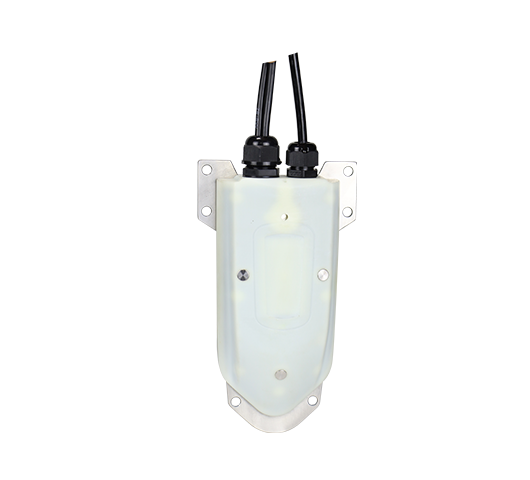

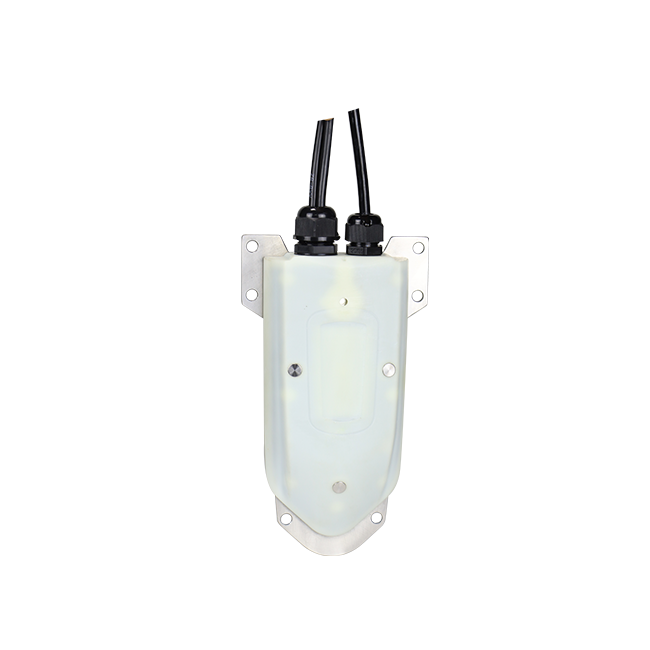

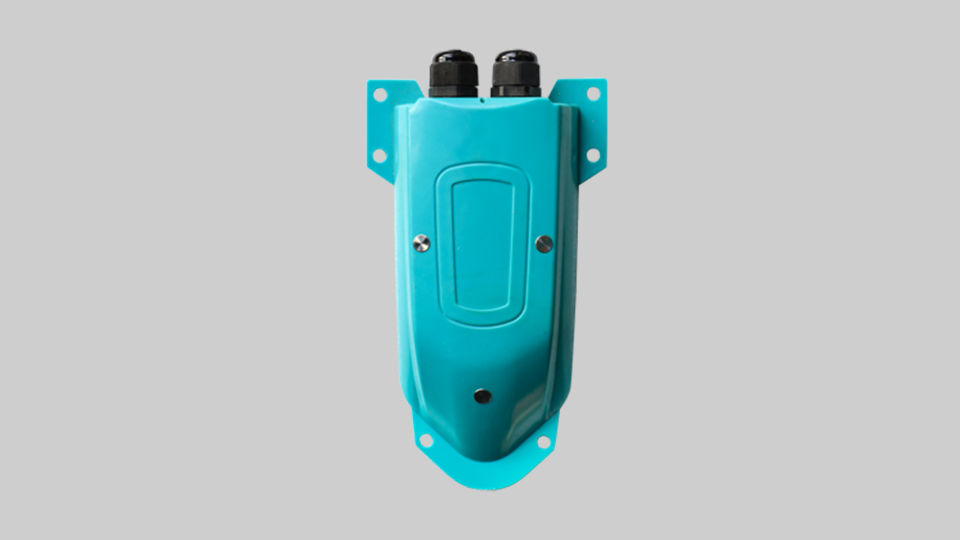

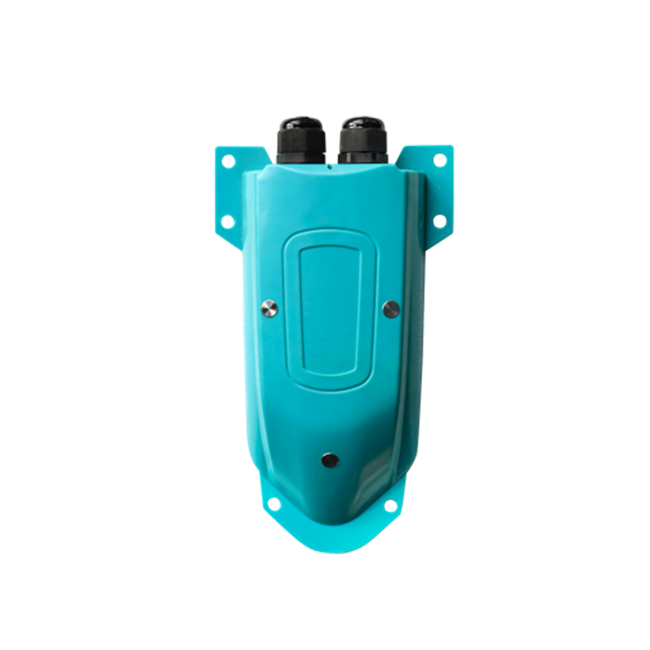

電磁明渠流量計

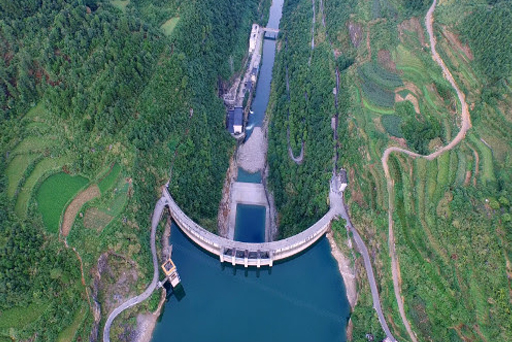

電磁明渠流量計采用流速面積法，不需修建量水建筑物，通過測量過水斷面面積與斷面流速來求得流量，廣泛應用于明渠引水、水利工程、城市供水、污水處理、農田灌溉等矩形、梯形明渠及涵洞的流量測量。智能型明渠電磁流量測量系統的組成，常用的方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。智能明渠電磁流量系統，適用于水庫河流水利工程，城市供水、污水處理，農田灌溉等矩形，梯形明渠及涵洞的流量測量。

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

電磁明渠流量計采用流速面積法，不需修建量水建筑物，通過測量過水斷面面積與斷面流速來求得流量，廣泛應用于明渠引水、水利工程、城市供水、污水處理、農田灌溉等矩形、梯形明渠及涵洞的流量測量。
智能型明渠電磁流量測量系統的組成，常用的方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。
智能明渠電磁流量系統，適用于水庫河流水利工程，城市供水、污水處理，農田灌溉等矩形，梯形明渠及涵洞的流量測量。

功能特點

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

可測量非滿管（圓管、蛋形管或其它異形管）流量;

可測量渠道（圓形渠、矩形渠或其它異形渠）流量;

可測量天然的河、溪流量;

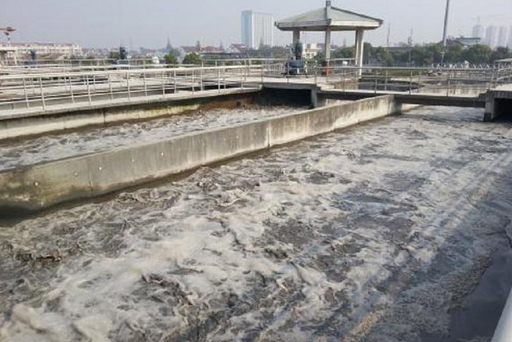

可測量污水排放渠道或管道（下水道）流量;

可測量正向和反向流速和流量;

可提供瞬時流量值和累計流量值;

輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量;

傳感器可在惡劣的現場和污水水質下長期工作；

可選配短信或GPRS無線模塊實現遠程遙測;

傳感器外殼為聚碳酸酯，防護等級IP68;

內置自動溫度補償；

盲區可調節，屏蔽探頭附近干擾信號；

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

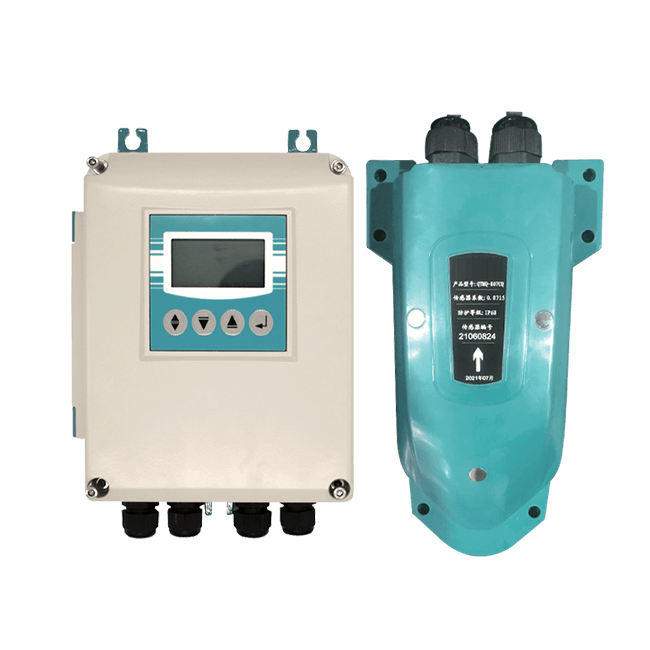

結構	分體式
測量范圍	流速0.05m/s ～10m/s
渠道水位范圍	≤59m
渠道寬度	≤59m
流速測量精度	±0.5%
水位測量精度	±0.2%FS
整體精度	±5%
環境溫度	-20℃～ +50℃
液晶顯示	瞬時流量、累積流量、流速、流量百分比、液位百分比、液位高度、報警信息等
輸出	脈沖輸出、頻率輸出、 485 接口等
轉換器供電	+24V DC
功耗	≤10W
傳感器防護等級	IP68
明渠轉換器防護等級	IP65

產品安裝

安裝電磁流量計時，需要注意以下幾點：

安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。

管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。

安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。

接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。

校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。

環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。

直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。

焊接安裝：避免將流量計焊接連接，以免損壞流量計。

接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。

陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。
